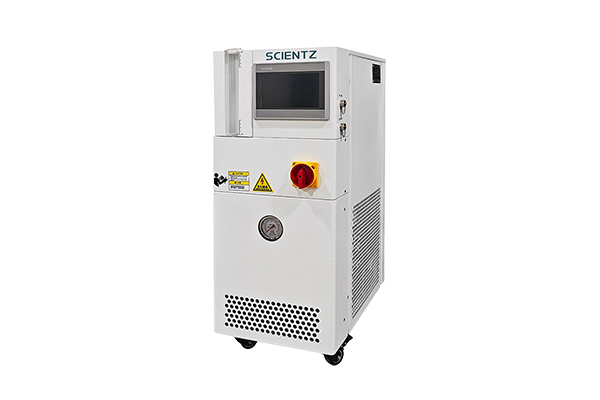

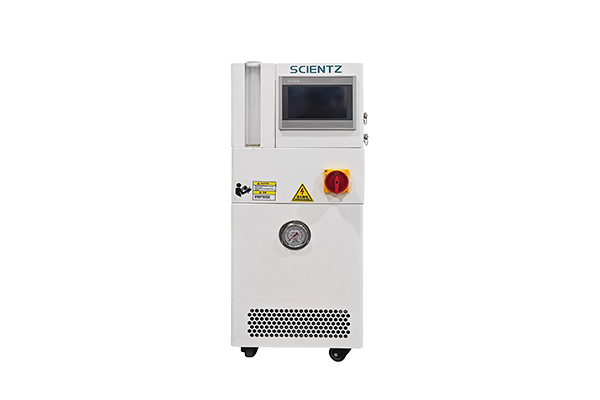

加热控温系统(50℃~200℃)

加热控温系统(50℃~200℃)

新芝50℃~200℃系列加热控温系统设备,具有广泛的温度控制范围50~200℃,循环泵流量可达10~250L/min,循环泵压力范围为1.5~2.5bar,配备DN15~DN50的标准接口,功率范围从2.5~98kW,以适应不同的应用需求。目前本系列产品共有10个型号,整机重量和外形尺寸大小不一,旨在为用户提供灵活多样的选择,此外也可按客户要求定制化生产。

分享:
扫码分享

产品说明

  新芝生物生产销售的加热控温系统性能卓越,具备高精度智能温度控制,温控范围从50℃至350℃,可满足多数企业的恒温控制需求。该设备的控温精度高达±0.5℃,加热功率从0.6kW至95kW均有对应型号产品供应。

工作原理

工作原理

  加热控温装置由循环泵、加热管、冷却换热器、电磁阀、膨胀容器、气液分离器、泄压管、排气阀、传感器、介质压力表、控制器等部件组成。采用精密设计,通过一系列协调工作部件,实现对目标介质的精确温度调控。

产品特点

  · 控制系统:PID模糊控制

  · 导热介质温控精准度:±0.5℃

  · 反应物料温控精准度:±1℃

  · 外壳材质:冷轧钣喷塑

  · 通信协议:MODBUS RTU 协议 RS 485接口

  · 外壳材质:冷轧钣喷塑

  · 介质温度范围:50℃~200℃

  · 操作面板:7英寸彩色触摸屏,温度曲线显示、记录

  · 控温对象:物料温度控制与导热介质出口温度控制可自由选择

  · 温差控制:反应釜夹套温度与物料温度的温差可控制、可设定

  · 程序编辑:可编制5条程序,每条程序可编制30段步骤

  · 温度反馈:设备导热介质 本机温度、出口温度、反应器物料温度(外接温度传感器)三点温度PT100

  · 安全?;ぃ壕哂凶晕艺锒瞎δ?冷冻机过载保护、高压压力开关、过载继电器、热?;ぷ爸?、低液位?;ぁ⒏呶卤;?传感器故障?;さ榷嘀职踩U瞎δ?/p>

  · 密闭循环系统:整个系统为全密闭系统,高温时不会有油雾、低温不吸收空气中水份,系统在运行中不会因为高温使压力上升,低温自动补充导热介质

应用领域

  yyly01

加热控温设备在各种行业中发挥着重要作用,包括食品饮料、高校实验室、科学研究所、汽车制造、生物制药、石油化工、农业、航空航天、半导体和电子测试等行业领域。

正压防爆/隔离防爆

  关于正压防爆

  本产品中的?冷型型号均可定 EXPXdmbIBT4,EXPXdmbiCt4

  它是根据国家标准GB3836.5-2004(爆炸性?体环境?电?设备正压型“ p”)设计制造、检验???泛?于?油、化?医药等具有爆炸性?体、 粉尘的危险场所。防爆标志为Expxdmb lCT4。防爆合格证号:GYB091118。

  正压柜通过防爆控制箱内的智能控制系统与压?控制系统匹配将洁净安全的压缩空?引?正压腔,使正压腔内形成微正压,阻?外界危险?体、粉尘的进?,达到防爆的?的。该产品具有智能集中控制、液晶?字显?、?动换?、延时?动供电、失压补?、故障报警及危险时?动切断电源等功能。

  结构概述

  正压柜由正压腔和控制腔两部分组成,正压腔?于安装各种?防爆的仪表或电器,控制腔由防爆控制箱及压?控制系统组成。正压柜外壳采? 2~3mm的冷轧钢板焊接?成,通?管道采?镀锌钢管,进出电缆采?穿板管接头和电缆引?压紧装置。前?设置玻璃显?窗,显?仪表及指?灯等内容。

  安全指标

  a.柜内内正压值?于280Pa?动排? b.柜内正压值?于80Pa?于50Pa时,?动报警 c.柜内正压值?于50Pa,?动切断电源。

  工作原理

  压柜?作原理,外界220伏流引?防爆控制箱后,按下“起动钮”,电磁闻4励磁将进?管道开通,压缩空?经过滤减压后进?正压腔,正压腔内的危险?体通过排?排出正压腔,待正压腔内危险?体换?安全值时,换?结束,联锁触点?动闭合,此时正压腔内的电器、仪表?可?作。

  正压值的调整

  调整单向节流下端正压值调节?柄,顺时针转动正压值升?,反之正压值降低,正压值调?250Pa为宜,如果压?偏低?法调?此压?时,应查进?是否全开,正压室与外界是否密封。

  联锁功能选择

  正压柜在1区危险场所便?时,如果正压值?于50Pa,联锁触占须断开,如果在2区危险场所使?时,如果正压值?于50Pa,联锁触点可以不断开,但要及时处理确保压??于50Pa,此功能有拨位开关t2第3位来调整第三位在?联锁触点断开在下联锁触点不断开拨位时需在断开状态下进?。

  正压防爆柜恒温冷却系统

  采??冷?式,?动控制冷却?进?到系统内部空调换热器,将正压柜内部热量带?,确保正压系统内部处于恒温状态,保证内部元件安全。

  关于隔离防爆

  电气柜(采用隔爆型)

  A 有单独的接线腔体

  B 加热功率大于7.5kW, 有独立散热铝翅片防爆柜

  C 电气柜采用全铝件模具

  D 配备防爆鼠标,用于操作7寸及以上显示屏

  压缩机

  A 采用防爆型或防爆硅胶密封防爆处理

  B 采用接线端子封装工艺(本安)。

  循环风机

  A 采用防爆型

  B 叶片采用铝叶片

  循环泵采用隔爆型电机

  调整单向节流下端正压值调节?柄,顺时针转动正压值升?,反之正压值降低,正压值调?250Pa为宜,如果压?偏低?法调?此压?时,应查进?是否全开,正压室与外界是否密封。

  A 加热器采用隔爆型

  B 温度传感器采用隔爆型

  C 压力传感器采用隔爆型

  D 各种?;で沧霸诟舯兄?/p>

型号H25W-20H35W-20H55W-20H75W-20H100W-20H150W-20H250W-20H380W-20H600W-20H950W-20
加热功率2.5kW3.5kW5.5kW7.5kW10kW15kW25kW38kW60kW95kW
制冷能力200℃2kW3kW5.5kW7.5kW10kW15kW25kW38kW60kW95kW
100℃1.3kW2kW4kW5kW8kW12kW20kW30kW48kW76kW
65℃0.6kW1kW1.8kW2.2kW3.4kW5kW8.5kW12kW19kW30kW
循环泵流量Max10L/minMax20L/minMax35L/minMax50L/minMax50L/minMax75L/minMax110L/minMax110L/minMax250L/minMax250L/min
压力1.5bar1.5bar2bar2bar2bar2.5bar2.5bar2.5bar2.5bar2.5bar
冷却器接口DN20DN20DN20DN20DN20DN20DN20DN20DN20DN20
接口尺寸DN15DN20DN20DN20DN20DN25DN32DN32DN40DN50
外型尺寸mm350*560*750400*600*1050400*600*1050400*600*1050400*600*1050600*600*1250600*600*1250600*600*12501500*1000*16502050*1250*2050
重量35kg65kg78kg80kg88kg100kg130kg240kg360kg480kg
电源AC 220V 50HZAC 220V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZAC 380V 50HZ
总功率2.5kW(max)3.5kW(max)5.9kW(max)8.3kW(max)10.8kW(max)15.7kW(max)26.5kW(max)39.5kW(max)63kW(max)98kW(max)

· 选配:SUS 304机箱、ExdIIBT4防爆、ExdllCT4防爆、正压防爆(正压防爆只能采用水冷方式)
